آموزش نصب کلید بالابر ساختمانی حمل مصالح تک فاز و سه فاز

آموزش نصب کلید بالابر ساختمانی حمل مصالح تک فاز و سه فاز در شاهین ابزار  هنگام کار با مواد بالابر از اهرم کلید برای کنترل حرکت موتور الکتریکی در سه حالت بالا، پایین و پایین استفاده می کنیم. قبل از توضیح روش اتصال کلید به طور خلاصه با ساختار موتور تک فاز و ضریب تغییر جهت در آن و ساختار کلید بالابر آشنا می شویم. در حال بررسی هستیم.

تغییر گردش شفت در موتور بالابر ساختمانی تک فاز و سه فاز

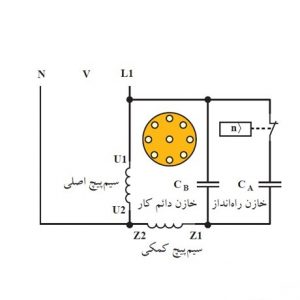

موتورهای تک فاز موتورهایی هستند که برای راه اندازی به جریان متناوب نیاز دارند و ساختار داخلی آن از یک روتور و یک استاتور تشکیل شده است. استاتور و روتور برای الکتروموتورهای سه فاز و تک فاز دقیقاً یکسان هستند و تفاوت آن در این است که استاتور از الکتروموتورهای تک فاز با دو سیم پیچ استفاده می کند. “کویل اصلی” و “استارت یا کویل کمکی”

تغییر گردش شفت در موتور بالابر ساختمانی تک فاز و سه فاز

به دلیل در دسترس بودن بیشتر برق تک فاز، موتورهای الکتریکی مورد استفاده در بالابر ساختمانی اغلب تک فاز هستند، اما در وزن های بالاتر از موتور الکتریکی سه فاز قوی تر استفاده می شود. از معایب موتورهای تکفاز این است که گشتاور راه اندازی و حرکت کافی ندارند با کلید و خازن دوم که روغنی و موازی با خازن راه اندازی است در مدار می ماند.در موتور های تک فاز باید جهت جریان در یکی از سیم پیچ های اصلی یا راه انداز تغییر کند تا جهت حرکت موتور عوض شود. اگر جهت جریان در هر دو سیم پیچ را همزمان عوض کنیم جهت گردش موتور تغییر نخواهد کرد.در الکتروموتور سه فاز هم تنها کافی است جای دو تا از ورودی های برقی از ۳ تا ورودی با هم عوض شود  تا جهت گردش موتور تغییر کند.
در این  پست دو روش برای سیم بندی کلید بالابر تکفاز و یک روش برای کلید سه فاز آورده شده است. روش اول نصب کلید تکفاز  که در این راهنما آورده ایم دو سر سیم پیچ اصلی را عوض می کند و روش بسیار ساده و کاربردی است و روش دوم منجر به عوض شدن  جهت جریان در سیم پیچ راه انداز می شود.

آموزش نصب کلید بالابر ساختمانی تک فاز

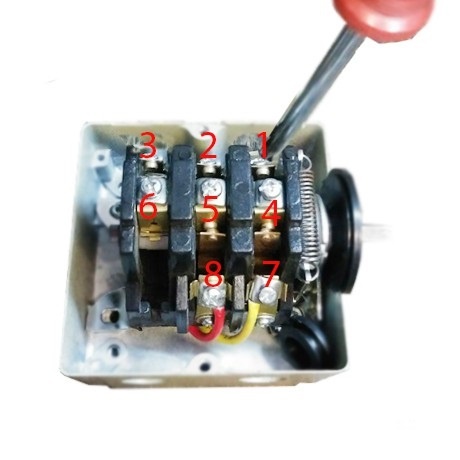

اگر قاب کلید بالابر را باز کنید در داخل آن ۸ ترمینال وجود دارد. اگر اهرم کلید در دست راست قرار بگیرد، ترمینال ها را از شماره ۱ تا ۸ ازراست به چپ شماره گذاری کنیم  با توجه به حالت قرار گرفتن اهرم ارتباط ترمینال ها تغییر می کند.
اگر دقت کنید متوجه می شود از قسمت زیر کلید ترمینال شماره ۸ به ۱و ترمینال شماره ۷ به ۲ اتصال کوتاه شده است و این ترمینال ها در هر وضعیت کلید به هم راه دارد سیم های زرد و قرمز در این عکس مشخص است. وضعیت ما بقی کلید ها  با توجه به وضعیت اهرم  به این ترتیب خواهد بود:وضعیت ترمینال ها در اهرم کلید وسط یا توقفهیچ یک از ترمینال ها با هم در ارتباط نیستند.(به جز ۸ به ۱ و ۷ به ۲ که گفتیم اتصال کوتاه شده اند)

جهت خرید بالابر ساختمانی در شاهین ابزار کلیک کنید.

وضعیت ترمینال ها در اهرم کلید رو به بالا یا حرکت

۶———–>3

۵———–>2

۴———–>1



وضعیت ترمینال ها در اهرم کلید رو به پایین یا حرکت برگشت

۶———–>3

۵———–>8

۴———–>7

آموزش نصب کلید بالابر ساختمانی تک فاز

سیم کشی کلید بالابر در الکتروموتور تکفاز

از الکتروموتور تکفاز یک کابل ۲٫۵*۴ (چهار رشته سیم ۲٫۵) خارج شده است که دو سیم  آن مربوط به سیم پیچ اصلی و دو سر آن مربوط به سیم پیچ کمکی   است. با تست بوق و  یا بیزر در مولتی متر ، دو سری را که به هم راه دارد به عنوان دو سر سیم پیچ اصلی با علامت U1 و U2 در نظر بگیرید  و دو سر سیم پیچ کمکی را که به هم راه ندارد با Z1  و Z2 .

از برق شهر یک کابل ۲ رشته ای  داریم که یک سر آن را فاز و سر دیگر آن را نول  می گیریم.

یاد گیری این روش بسیار سریع است و با تعویض جهت جریان در دو سر سیم پیچ اصلی  با عث تغییر جهت الکتروموتور می شود.
ابتدا پایه ۶ و ۴ را به یک تکه سیم اتصال کوتاه می کنیم که در تصویر با سیم به رنگ آبی  متصل شده اند.

حالا کابل ۴ رشته ای که از سر الکتروموتور بیرون آمده و به روش گفته شده دو به دو سیم پیچ اصلی و کمکی بودنشان را مشخص کردیم بر میداریم.
مطابق با تصویر اول سر های سیم پیچ اصلی یعنی U1 , U2 را به پایه های ۷ و ۸ متصل می کنیم .

بعد از آن نوبت به سر سیم های Z1 , Z2 می شود . که آنها را در کنار هم و به پایه های شماره ۴ و شماره ۵ متصل می کنیم .
در این مرحله سیم هایی که از الکتروموتور وارد کلید می شوند همگی متصل شده اند.

فقط اتصال نول و فاز به کلید باقی ماند. فاز را به پایه ۳ و نول را هم به پایه ۵ متصل می کنیم . و کار تمام است.

به طور خلاصه ترتیب اتصال پایه ها به این صورت است:

u1———–> پایه ۷

u2———–> پایه ۸

z1———–> پایه ۴

z2———–> پایه ۵



فاز ———–> پایه ۳
نول  ———->پایه ۵

در این روش در حالت اهرم رو به بالا وضعیت برق در سر سیم پیچ اصلی و کمکی موتور به صورت زیر خواهد بود:

u1  نول

u2 فاز



z1 فاز

z2 نول

در وضعیت اهرم رو به پایین :

u1  فاز

u2 نول



z1 فاز

z2 نول

در نتیجه با این روش سریع و کاربردی جهت جریان فقط در سیم پیچ اصلی در وضعیت های مختلف کلید تغییر کرد.

اگر جهت چرخش شفت با وضعیت کلید هماهنگ نبود می توانید یکی از دو سر سیم ها ی فاز و نول را جابجا کنید و یا جای U1 , U2  را با هم عوض کنید.

آموزش سیم بندی کلید در الکتروموتور سه فاز

هر یک از سر های الکتروموتور را به یکی از پایه های ۴ ، ۵ و ۶ کلیدو سر سیم  های برق را به پایه های ۱ , ۲ و ۳  وصل می کنیم.

R———>  پایه ۱

S———>  پایه ۲

T———>  پایه ۳

u1——–>  پایه ۴

u2 ——–> پایه ۵

u3——–> پایه ۶

با توجه به ارتباط پایه ۷ به ۲ و ۸ به ۱ در این حال اگر  کلید غلطکی تغییر وضعیت دهد S , T دو سر u2 و u3 جابه جا می شوند و جهت گردش موتور تغییر می کند. اگر جهت حرکت مطابق با آنچه در نظر داشتید نبود فقط سر دو تا از سیم های برق ورودی  را با هم جا به جا کنید.و کار تمام است.
