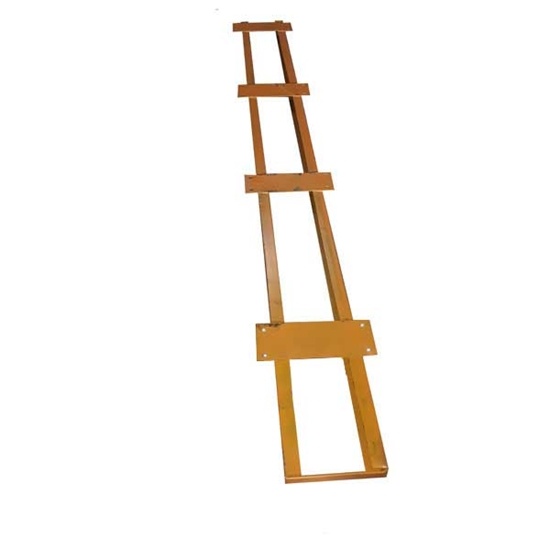

ریل بالابر ساختمانی

ریل بالابر ساختمانی

ریل بالابر ساختمانی بدون شک یکی از مهمترین اجزای ساختمان است که به دلیل طول زیاد، جعبه آسانسور ساختمان را به جلو هدایت می کند و از برخورد جعبه بالابر با کناره ها و لبه های ساختمان جلوگیری می کند.

ریل بالابر ۳ متر طول دارد، اکثر ریل های راهنما آسانسور ساختمانی شرکت های مختلف به یک اندازه هستند و قسمت های مختلف آسانسورهای ساختمانی مختلف را می توان با یکدیگر مونتاژ کرد.

خرید ریل بالابر ساختمانی

پایه ها و بازوها توسط 8 پیچ کرپی U شکل به ریل متصل می شوند. هر پایه و یا بازو با دو پیچ کرپی به دو سمت ریل متصل می شود.(پایه ها از سمت دیگر با پیچ شماره 10، 3 سانتی به یکدیگر مرتبط می شود).

علاوه بر اینکه محل اتصال پایه و بازوها به ریل اهمیت بالایی دارد انتخاب طول ریل با وزن مناسب یک نکته اساسی است. ریل در شاسی سهند از نوع ناودانی با طول 3 متر و وزنی در حدود 30 کیلوگرم می باشد.

به طور مثال اگر طول ریل کوتاه باشد بار ضمن حمل با بدنه ساختمان برخورد می کند. در صورت عدم تعادل خطر سقوط بوجود می آید به همین ترتیب اگر طول ریل بلندتر از حد استاندارد باشد باز هم خطرات ناشی از اهرم شدن ریل و خطر سقوط وجود دارد.



ریل بالابر ساختمان

تفاوت انواع ریل‌

در بالابر های قدیمی، ریل ها در اندازه های مختلف ساخته می شدند، اما امروزه بالابر هایی که ساخته می شوند، همه ریل ها یک اندازه هستند.

تفاوت انواع ریل‌ اندازه ریل های ساختمانی جدید بالابر بیست سانتی متر و طول ریل آنها سه متر در نظر گرفته شده است. هشت ناودانی استفاده شده و تسمه و ضخامت ریل بر اساس ظرفیت حمل بار و سفارش خریدار ساخته می شود.

کاربرد ریل بالابر ساختمانی

ریل یکی از مهمترین اجزای ساختمان بالابر است که توسط ریل هدایت می شود و واگن را به جلو و عقب می راند تا بار را از طبقه همکف به طبقات دیگر منتقل کند.

پس از رسیدن به طبقه مورد نظر، بالابر را متوقف کرده و کالسکه را با ریل به داخل ساختمان هدایت کرده و بار مورد نظر را تخلیه کنید.
در هنگام ساخت ریل طول آن به اندازه استاندارد باشد تا هنگام انتقال بار تا نمای ساختمان گیر نکند. که از کاربرد ریل بالابر ساختمانی آشنا شدیم.

مشخصات فنی ریل ساختمانی:

برند ریل بالابر نیکاکورپ
کشور تولید کننده ایران
نوع و کاربری دستگاه ریل بالابر ساختمانی- ناودانی
ابعاد پایه بزرگ عرض بیرون ریل 20.5 سانتی متر- عرض داخل ریل 19.5 سانتی متر- ارتفاع ریل 300 سانتی متر



وینچ بالابر

جعبه بالابر یک ساختمان که به آن کالسکه یا وینچ نیز می گویند که شامل یک موتور الکتریکی، یک قرقره، یک بلبرینگ، یک گیربکس فولی واسکازین، یک سیم برق برای تغذیه موتور الکتریکی، یک سیم بکسل، برای کنترل سرعت بالا و پایین و خاموش کردن بالابر می باشد.

ابعاد ریل های بالابر ساختمانی که ما می سازیم به گونه ای است که با اکثر ریل های ساختمانی بالابر یک سازنده دیگر سازگاری دارد که این امر امکان مونتاژ کالسکه های سایر سازندگان را با ریل هایی که تولید می کنیم امکان پذیر می کند.

ویژگی های ریل

از ویژگی های منحصر به فرد ریل های ساختمانی بالابر ساخت بالابر می توان به اتصالات قوی و جوشکاری حرفه ای و آهن مرغوب اشاره کرد.ما از مواد اولیه مرغوب برای ساخت بالابر استفاده می کنیم و همچنین ورقی که برای ساخت استفاده می کنیم ضخامت و کیفیت عالی دارد.
ریل‌های ما به گونه‌ای طراحی شده‌اند که خطر سقوط مواد را به صفر کاهش می‌دهند، احتمال افتادن جعبه یا کالسکه ساختمان بالابر از روی ریل را از بین می‌برند و قابلیت اطمینان ساختمان بالابر را به طور چشمگیری افزایش می‌دهند.

استفاده از ورق با ضخامت بالا برای ساخت ریل های بالابر نیز از خم شدن، تاب برداشتن و یا شکستن ریل ها در حین عملیات جابجایی بار به طور کامل جلوگیری کرده و ساخت بالابر را نسبت به نمونه های مشابه منحصر به فرد کرده است.

نصب پایه و ریل بالابر

پایه و ریل بالابر ساختمانی محل استقرار تمام بخش‌های فنی دستگاه هستند. در عین حال تمام وزن سنگین حمل مصالح بزرگ عمرانی بر روی این پایه وارد می‌شود. لذا ماهیت کار امن و مطمئن با هر دستگاه بالابر ساختمانی ارتباط کامل در استفاده درست و انتخاب فنی پایه بالابر دارد.

رعایت برخی نکات هنگام انتخاب تا نصب و بهره‌برداری از پایه بالابر ساختمانی الزامی است. نکاتی از قبیل:

  1. پایه و ریل باید با ظرفیت حمل مصالح همخوانی داشته باشد. استفاده از پایه ضعیف برای حمل بارهای سنگین خطر سقوط بالابر ساختمانی را به ‌دنبال دارد.
  2. مونتاژ پایه و ریل باید به ‌طور کامل همراه با اتصال تمامی پیچ و مهره‌ها انجام پذیرد. هر گونه کوتاهی در اتصال درست بخش‌های پایه خطر سقوط به‌ دنبال دارد.
  3. پایه بالابر ساختمانی باید در مکانی صاف و محکم نصب شده باشد. پایه استقرار دستگاه نباید محلی سست و نامطمئن باشد. در عین ‌حال سقف محل نصب پایه بالابر ساختمانی باید بلندتر از ارتفاع خود پایه باشد.
  4. پایه های بالابر ساختمانی باید به وسیله وزنه‌هایی مهار شوند. می‌توانید از وزنه های سنگین مانند کیسه‌ی خاک استفاده کنید. اما در شرایط استاندارد بهتر است از نگهدارنده‌های اصولی و یا جوش کردن پایه به اسکلت سازه برای استقرار بالابر ساختمانی استفاده نمایید.
  5. از بارگیری دستگاه بالابر ساختمانی فراتر از ظرفیت تحمل پایه و ریل بالابر ساختمانی جداً خودداری کنید.

انواع ریل

ریل بالابر انواع مختلفی دارد. به طور معمول، راهنماهای بالابر  ساختمان جدید سه متر طول دارند که یک متر در خارج از نمای ساختمان و دو متر در داخل ساختمان برای هدایت پایه بالابر نصب می شود.

برای انواع ریل بالابر ساختمانی با کیفیت مرغوب و قیمت مناسب با ما در تماس باشید همچنین میتوانید سوالات خود را برای ما ارسال کنید.
